空中巡检解决方案

空中巡检解决方案

方案简介

     一直以来，电力巡检工作是国家电网公司巡检工作中的一个瓶颈。现行高压输电线路的运行维护管理模式和常规作业方 式，不仅劳动强度大、工作条件艰苦，而且劳动效率低，特别是在遇到电网紧急故障和异常气候条件下，线路维护人员要依 靠地面交通工具或徒步行走、利用普通仪器或肉眼来巡查设施、处理设备缺陷，这在很多地区几乎难以实施。随着我国国民 经济的持续快速发展，这种方式已经不能完全适应现代化电网建设与发展的需求。

   无人机电力空中巡检的出现，能降低巡线工人的工作强度和危险，大幅提高巡线效率，而且无人机空中巡检具备制造成 本低廉、飞行费用较低、飞控人员安全、机动灵活、功能多样化、任务展开速度快捷、超视距自动驾驶等优势。无人机空中 巡检能分次进行红外紫外与可见光巡视，可进行全程录像和拍照。这样将多种设备结合对线路进行多种手段的检查和记录， 大大提高了输电线路巡视的技术含量，并且在高山大岭或特高压输电线路等人工难以巡视的地方更能显出其优越性，在线路 巡视上是一个巨大飞跃。

    晟志电力科技无人机产品可为广大电力用户提供安全可靠的无人机系统解决方案，我们将致力于成为中国电气行业施工、检 测设备优秀服务商！

检测内容

     目前搭载的任务载荷可检测到线路的主 要缺陷包括：线路通道障碍，线路金具的松 脱、缺失和磨损，绝缘子劣化、破裂和污秽， 部件错误搭接，间隔棒松脱和损坏，导线和 地线磨损，导线和金具内部的损伤、导线连 接点过热等。

     此系统解决方案主要用于高压输电线路日常的运行维护管理，电网紧急故障和异常气候条件下的问题解决。咸亨 国际工业级巡检无人机通过悬停、定点拍照，将设备状况、线路通道等画面实时传送至地面控制台。采用无人机航巡 输电线路，可以对输电线路本体缺陷、通道隐患进行快速探测，在各种复杂地形、恶劣气候、灾害天气下，可做到及 时、准确、高效地获取现场资料。

主要用途

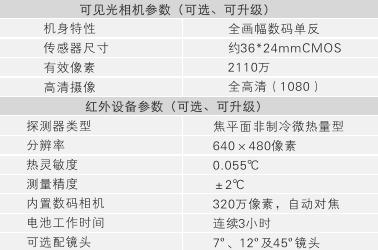

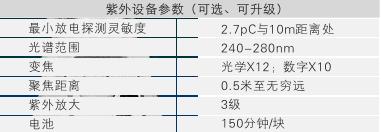

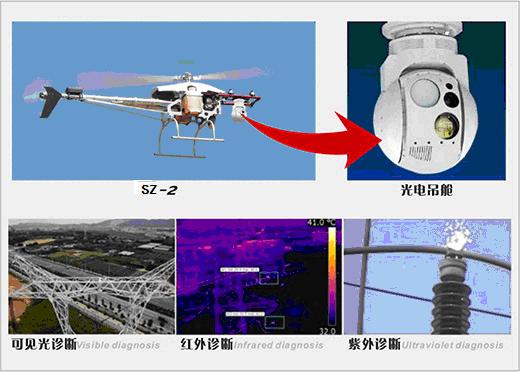

输电线路状态检测巡检--红外成像、紫外成像

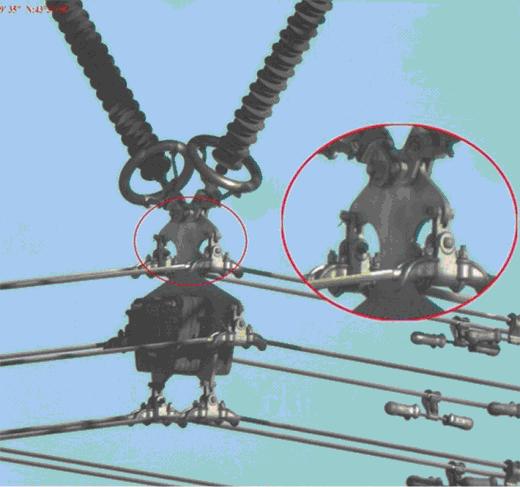

视频截图

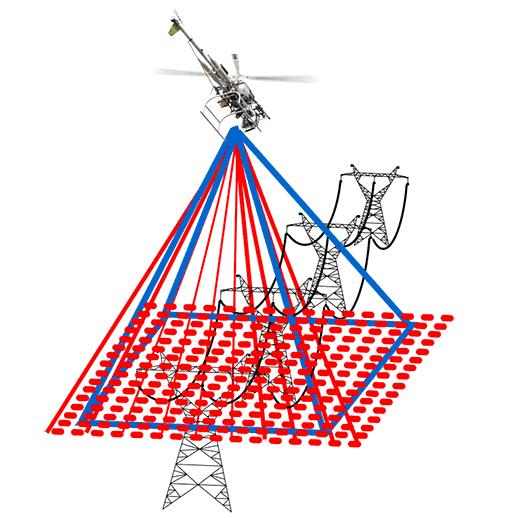

空中三维雷达扫描技术

拟建线路走廊

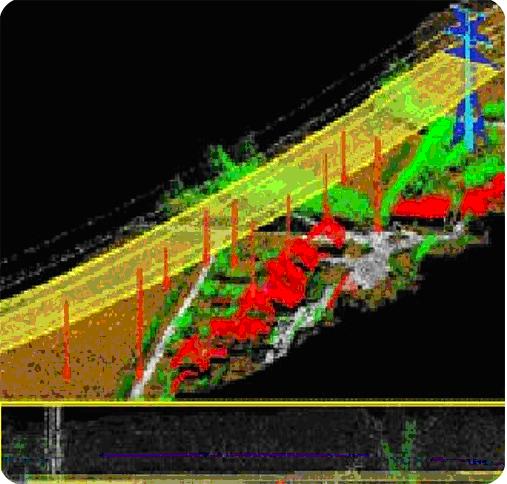

线路走廊分析

数据采集和处理

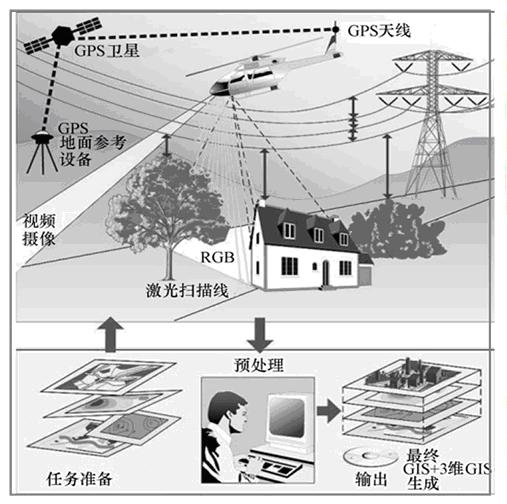

多重三维激光扫描技术

     简称Lidar系统。通过空中机载三维激光雷达、高像素航空 数码相机和地面相配套的三维激光雷达扫描、卫星定位导航等 设备的整合，进行多重激光扫描与数码成像同步测绘，可获取 完整真实的线路走廊三维立体影像，构建高精确度、高清晰度、 大比例尺、可以多角度观测并准确测绘的三维数字化电网模型， 适用于数字化电网。
